WK 260 SE

O testador de cabos e clipes inteligente e eficiente

O Sistema de Teste WK 260 SE oferece testes de cabos otimizados com os recursos essenciais necessários para alto desempenho.

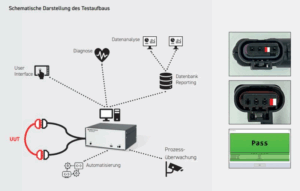

A flexibilidade do sistema permite uma integração perfeita ao seu ambiente de produção, com opções de comunicação versáteis, do nível de campo ao nível corporativo.
Diferente das soluções tradicionais autônomas, nosso sistema baseado em computador oferece operação intuitiva, com assistência visual clara para os operadores.
Equipado com placas de pontos de teste robustas, garante operação contínua e desempenho excepcional, tornando-se uma escolha confiável para suas necessidades de teste.
Com o software fácil de usar IVISion Studio SE Light, você pode iniciar os testes imediatamente. Para quem precisa de uma gama mais ampla de funcionalidades, a atualização para o IVISion Studio SE desbloqueia recursos e capacidades aprimorados.

Aplicações Típicas
· Teste de conexão e isolamento de chicotes elétricos, por exemplo, na indústria automotiva (até 256 pontos de teste)
· Teste de clipes, diodos, diodos Zener, interruptores e detecção de conectores

Recursos
Interfaces
· Interface Ethernet para conectar o WK 260 ao PC de controle
· Interface de controle remoto para comunicação com dispositivos externos:
            10 Entradas: Tensão de entrada de 0 a 25 Vcc
            8 saídas de contato aberto: máx. 25 Vcc, 100 mA
· Conector de aterramento
· Conector para sonda

Matriz de Comutação
· Proteção contra tensões reversas de até 50 Vcc e efeitos ESD conforme EN 61000-4-2
· Conectores de saída de 64 pinos conforme DIN 41612, tipo C
· Matriz de transistores de ponto único
· Placas de pontos de teste com 64 pontos

Placa de Pontos de Teste TM 260 SE-64p
· Funcionalidade dos pontos de teste programável no IVISion Studio SE / IVISion Studio SE Light
· Pontos de teste para medir conexões, curtos e componentes
· Pontos de LED para ativar LEDs (opcional)
· Pontos de detecção de conectores para verificar a presença de todos os conectores antes do teste elétrico (opcional)
· Pontos de detecção para verificar componentes não elétricos, como travas secundárias em conectores ou clipes no chicote

Desempenho de Teste e Medição
Gerador
· 100μA, 1 mA, 10 mA, 100 mA
· Limite programável de 0 a 20 Vcc

Teste de Continuidade
· Limite inferior: 1 Ω

Teste de Isolamento
· Até 100 kΩ

Teste de Componentes
· Resistores
            De 1 Ω a 100 kΩ
· Capacitâncias
            De 10 nF a 1 mF
· Diodos / Diodos Zener
            Teste de tensão direta, reversa e Zener
            Verificação de polaridade
            Diodos Zener até 20 Vcc

Dados Técnicos
Dimensões e Peso
· 273 x 200 x 126 mm (L x P x A), 2,8 kg (completamente equipado com 4 placas de pontos de teste)

Fonte de Alimentação
· Fonte de alimentação externa
· Entrada: 135…370 Vcc / 90…264 Vca
· Saída: 24 Vcc
