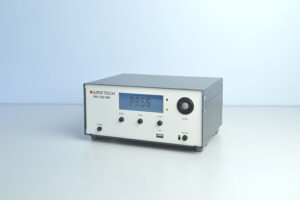

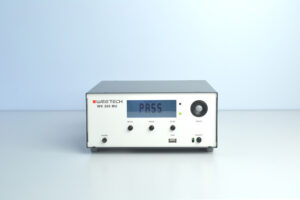

WK 260 MU

O Testador Compacto e Independente de Cabos com Alto Desempenho

Aplicações Típicas
· Teste de conexão e isolamento de cabos e conjuntos simples de cabos ou chicotes elétricos (até 1.536 pontos de teste)
· Teste funcional de componentes elétricos (ex.: relés)
· Altos volumes de produção com baixa variedade

Características
Interfaces
· Interface Ethernet padrão 100BaseTX (opcional)
· Interface de controle remoto para ativar dispositivos externos:
            10 entradas: tensão de entrada 0–25 Vdc, limite BAIXO-ALTO em 1,5 Vdc
            8 saídas de contato aberto, máximo 25 Vdc / 100 mA
            1 saída relé, máximo 25 Vdc / 1 A
· 2 interfaces paralelas e 2 interfaces seriais
· Interfaces USB

Elementos de Operação
· Botões para Iniciar, Parar, teclas de cursor para o menu de operação
· LEDs para APROVADO (PASS) e REPROVADO (FAIL)
· Display gráfico monocromático com 192 x 64 pixels
· Buzzer (sinal sonoro)
· Entrada para sondas
· Barramento U1 para tensões externas

Opções
· WK 260 MU
            Programação exclusivamente no testador (IVISion Studio não permitido);
            Transferência de dados de/para o testador via interface USB
· WK 260 MU-I
            Programação de scripts de teste com IVISion Studio possível;
            Transferência de dados via USB e/ou interface Ethernet
· WK 260 MU-E
            Gerenciamento centralizado de programas de teste e resultados com
                        Netstar 4.0 via interface Ethernet

Matriz de Comutação
· Protegida contra tensões reversas de até 50 Vdc e contra efeitos ESD conforme EN 61000-4-2

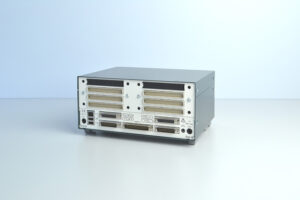

· Conectores de saída de 64 pinos conforme DIN 41612, tipo C
· Matriz de ponto único, os elementos de comutação utilizados são transistores
· Placas de pontos de teste com 64 pontos

Placa de Pontos de Teste TM 260-64p
A funcionalidade dos pontos de teste é programável no IVISion Studio:
· Pontos de teste para medir conexões, isolamentos, componentes e tensões externas
· Pontos de LED para ativar LEDs simultaneamente com os pontos de teste correspondentes, por exemplo, em uma placa de montagem
· Pontos de alimentação para comutar tensões externas e ativar relés em testes funcionais
· Pontos de detecção de conectores para verificar a presença de todos os conectores antes do teste elétrico
· Pontos de detecção para verificar componentes não elétricos, como travas secundárias em conectores ou presilhas no chicote
· Corrente máxima comutável: 150 mA

Placa de Pontos de Teste TM 260-32I-32Kelvin
Funcionalidades adicionais:
· Pontos de alimentação de alta corrente de até 1,5 A para ativar, por exemplo, contatores elétricos
· Medição de quatro terminais: 32 pontos de força / 32 pontos de medição (Force / Sense)

Desempenho de Teste e Medição
Teste de Continuidade
· Limite inferior: 1 Ohm
· Medição de quatro terminais até 500 μOhm
· Corrente constante de 100 μA, 1 mA, 10 mA ou 100 mA

Teste de Isolamento
· Até 100 kOhm
· Programável de 0–20 Vdc

Teste de Componentes
· Resistores
            De 1 Ohm a 2 MOhm
            De 500 μOhm a 100 Ohm com medição de quatro terminais
· Capacitores
            De 10 nF a 1.000 μF
· Diodos e Diodos Zener
            Teste de tensão direta, reversa e de Zener
            Teste de polaridade
            Diodos Zener até 20 Vdc

Teste Funcional
· Alimentação da UUT (Unidade sob Teste) com tensões externas (U1) de até 50 Vdc
· Corrente máxima comutável: 1,5 A
· Medição de tensões externas até 24 Vdc
· Medição de correntes externas até 75 mA
Valores típicos, válidos no painel frontal do testador, sem adaptação, a 25 °C e umidade relativa inferior a 60%.

Dados Técnicos
Dimensões e Peso
· WK 260 MU: 270 x 200 x 126 mm (L x P x A), 2,7 kg
· WK 260 TC: 270 x 200 x 195 mm (L x P x A), 3,8 kg
· Configuração máxima: WK 260 MU + 1 WK 260 TC para até 1.536 pontos de teste
· A distância entre o WK 260 MU e o WK 260 TC pode ser de até 20 m

Fonte de Alimentação
· Fonte de alimentação externa
· Entrada: 135…370 Vdc / 90…264 Vac
· Saída: 24 Vdc; 0,625 A

Datasheet WK 260 MU
