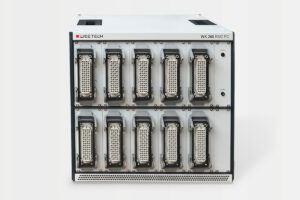

WK 260 RMC

O Testador de Conexões e Componentes Rígido, Rápido e Confiável

Aplicações Típicas
· Teste de baixa tensão na indústria ferroviária
· Teste funcional de interruptores, LEDs, lâmpadas, opto-acopladores, relés, contatores, divisores de tensão etc.

Recursos

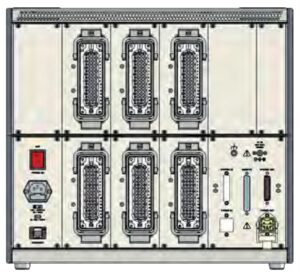

Interfaces
· Interface Ethernet padrão 100BaseTX para conectar o WK 260 ao PC de controle
· Interface de controle remoto para acionar dispositivos externos:
 10 Entradas: Tensão de entrada 0–25 Vdc, Limiar BAIXO-ALTO em 1,5 Vdc
 8 Saídas Contato aberto máx. 25 Vdc/100 mA
 1 Saída de relé máx. 25 Vdc/1 A
· Conector para sonda
· Barramento U1 para tensões externas

Matriz de Comutação
· Proteção contra tensões reversas até 50 Vdc e efeitos ESD conforme EN 61000-4-2
· Até 20.480 pontos de teste
· Matriz ponto a ponto, os elementos de comutação utilizados são transistores
· Placas de pontos de teste com 64 pontos

Placa de Pontos de Teste TM 260-64p
A funcionalidade dos pontos de teste é programável no IVISion Studio:
· Pontos de teste para medir conexões, isolamentos, componentes e tensões externas
· Pontos de alimentação para comutar tensões externas e ativar relés para testes funcionais
· Corrente máxima comutável: 150 mA
· Canal de chip de ID para identificação de suportes de adaptação na placa de teste
· Pontos de detecção de conectores para verificar a presença de todos os conectores antes do teste elétrico
· Pontos de LED para ativar LEDs simultaneamente com os pontos de teste correspondentes, por exemplo, em uma placa de montagem
· Pontos de detecção para verificar componentes não elétricos, como travas secundárias em conectores ou presilhas no chicote

Placa de Pontos de Teste TM 260-32I-32Kelvin
Recursos adicionais:
· Pontos de alimentação de alta corrente até 1,5 A para ativar, por exemplo, contatores elétricos
· Medição a quatro terminais (Four Terminal Measurement): 32 pontos de força / 32 pontos de medição

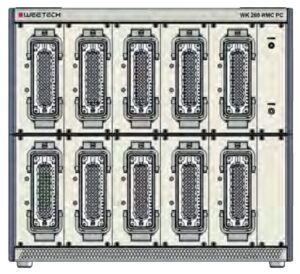

Módulos de Placa Frontal
· FPM WK Han D 64p F
· Outros sob consulta
· Até 1.024 pontos de teste por testador

Desempenho de Teste e Medição
Teste de Continuidade
· Limite inferior: 1 Ohm
· Medição por Quatro Terminais até 500 μOhm
· Corrente constante de 100 μA, 1 mA, 10 mA ou 100 Ma

Teste de Isolamento
· Até 100 kOhm
· Programável de 0–20 Vdc

Teste de Componentes
· Resistores
 1 Ohm a 2 MOhm
 500 μOhm a 100 Ohm com Medição por Quatro Terminais
· Capacitâncias
 10 nF a 1.000 μF
· Diodos e Diodos Zener
 Teste de tensão direta, reversa e Zener
 Teste de polaridade
 Diodos Zener até 20 Vdc

Teste Funcional
· Alimentação da UUT (unidade sob teste) com tensões externas (U1) até 50 Vdc
· Corrente máxima comutável: 1,5 A
· Medição de tensões externas até 24 Vdc
· Medição de correntes externas até 75 mA
Valores típicos, válidos no painel frontal do testador sem adaptação, a 25 °C e umidade relativa inferior a 60%.

Dados Técnicos
Dimensões e Peso
· WK 260 RMC PC: 450 x 530 x 410 (L x P x A em mm), 30 kg
· WK 260 RMC TC: 450 x 530 x 410 (L x P x A em mm), 28 kg
· Montável em racks de 19”
· A distância entre 2 caixas pode ser de 20 m; distância do primeiro ao último módulo até 100 m
· Configuração máxima: WK 260 RMC PC + 19 x WK 260 TC para até 20.480 pontos de teste

Alimentação Elétrica
· WK 260 RMC PC
 Entrada 100–240 V, 50–60 Hz, 320 W
· WK 260 RMC TC
 Alimentado via WK 260 RMC PC (em cascata)

Datasheet WK 260 RMC
